A/F Седловой э.с. ДУ 160х90 SDR11

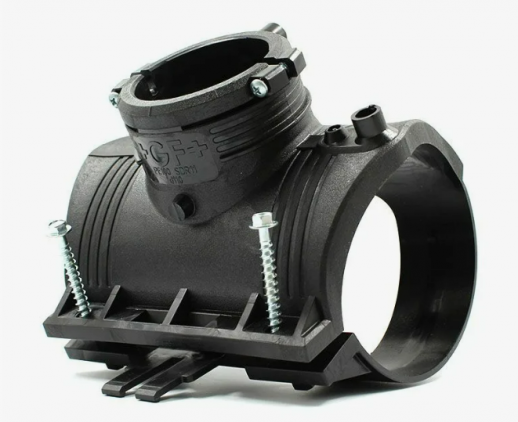

Седеловой электросварной отвод A/F — фитинг для создания ответвления от магистральной полиэтиленовой трубы без её разрезания. Позволяет подключить трубу меньшего диаметра (90 мм) к основной магистрали (160 мм) методом электромуфтовой сварки. Оснащён встроенным нагревательным элементом для надёжного и герметичного соединения.

Область применения

Используется при монтаже и реконструкции:

• систем питьевого и технического водоснабжения;
• газопроводов низкого давления;
• напорных канализационных и дренажных сетей;
• ирригационных систем и поливочных контуров;
• промышленных трубопроводов для транспортировки неагрессивных сред.

Ключевые преимущества

• Возможность врезки без разрыва магистрали. Не требует отключения системы на длительный срок.
• Герметичность соединения. После сварки образуется монолитное соединение без протечек даже при повышенном давлении.
• Стойкость к коррозии. Полиэтилен не подвержен ржавчине и не разрушается под действием влаги.
• Химическая устойчивость. Совместим с большинством бытовых и промышленных сред, включая питьевую воду и природный газ.
• Быстрый монтаж. Установка выполняется с помощью электромуфтового сварочного аппарата без сложного оборудования.
• Равномерный прогрев. Встроенная нагревательная спираль обеспечивает качественное соединение по всей плоскости контакта.
• Долговечность. Срок службы сопоставим с ресурсом полиэтиленовых труб (более 50 лет при соблюдении условий эксплуатации).
• Универсальность. Подходит для ремонта и модернизации существующих трубопроводов.

Технические характеристики

• Тип фитинга: седеловой отвод электросварной (терморезисторный).
• Условный проход: $160\times 90\text{мм}$ (магистраль × ответвление).
• Стандартный размерный коэффициент (SDR): $11$.
• Материал: полиэтилен низкого давления (ПНД, ПЭ 100).
• Максимальное рабочее давление:
  • $16\text{бар}$ — для воды;
  • $10\text{бар}$ — для газа.
• Рабочая температура: от 0 ∘C до 40 ∘C (постоянная), кратковременно — до 60 ∘C.
• Тип соединения: под электромуфтовую сварку (встроенный нагревательный элемент).
• Наличие нагревательной спирали: да.
• Вес: $2,45\text{кг}$.
• Габаритные размеры (Д × Ш × В): $220\times 220\times 180\text{мм}$.
• Диаметр сверления под ответвление: $90\text{мм}$.
• Гарантийный срок: $2$ года.
• Соответствие стандартам: ГОСТ Р 58121.2‑2018, ISO 4437.
• Страна‑изготовитель: Россия / Европа (в зависимости от партии).

Комплектация

• Седеловой электросварной отвод A/F, Ду 160×90 мм, SDR 11 — $1$ шт.
• Защитная наклейка с кодом сварки и параметрами режима — $1$ шт. (на упаковке).
• Паспорт изделия с отметкой о прохождении испытаний — $1$ экз.
• Комплект крепежа (болты, гайки) — $1$ комплект.
• Сверло для подготовки отверстия — $1$ шт. (опционально, зависит от партии).

Рекомендации по монтажу

1. Очистить и обезжирить участок магистрали в месте установки отвода.
2. Разметить место врезки, убедившись, что оно находится на прямом участке трубы, вдали от других соединений.
3. Установить седеловой отвод на магистральную трубу (Ду 160 мм), выровнять по разметке.
4. Закрепить отвод с помощью болтов и гаек из комплекта.
5. Просверлить отверстие в магистральной трубе через фитинг, используя специальное сверло (диаметром 90 мм).
6. Подключить сварочный аппарат к контактам отвода согласно инструкции.
7. Запустить программу сварки:
   • автоматически — по штрих‑коду на фитинге;
   • вручную — ввод параметров из паспорта изделия.
8. Дождаться завершения цикла сварки и остывания соединения (не менее $30$ минут).
9. Проверить герметичность стыка перед подачей давления в систему (опрессовка).

Условия эксплуатации

• Допускается подземная и наземная установка.
• При заглублении свыше $1,65\text{м}$ рекомендуется использовать защитные кожухи.
• Не требует регулярного обслуживания в течение всего срока службы.
