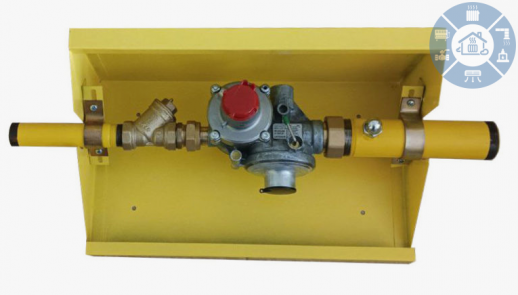

Наименование: газорегуляторный пункт шкафной ГРПШ‑ОХТА‑RF‑10‑1‑ЛП
Бренд: ОХТА
Модель: RF‑10 (на базе регулятора RF Arctic 10 L)
Исполнение: «ЛЕВО‑ПРАВО» (вход газа — слева, выход — справа)
Количество линий редуцирования: 1
Тип установки: шкафной, уличный
Назначение
ГРПШ предназначен для снижения давления природного газа с высокого или среднего до низкого, автоматического поддержания выходного давления на заданном уровне и аварийного отключения подачи газа при отклонении давления за допустимые пределы. Применяется для газоснабжения жилых домов, объектов коммунального хозяйства, небольших промышленных и сельскохозяйственных объектов. Исполнение «ЛЕВО‑ПРАВО» позволяет оптимально вписать пункт в существующую трассировку газопровода без масштабных переделок сети.
Ключевые преимущества
- Гибкая схема подключения. Исполнение «ЛЕВО‑ПРАВО» даёт возможность точно совместить входы/выходы с текущей разводкой газопровода на объекте.
- Стабильная работа при низких температурах. Регулятор RF Arctic рассчитан на эксплуатацию в холодном климате — работоспособен при температуре до −50 °C без дополнительного подогрева.
- Безопасность. В составе — предохранительный запорный клапан (ПЗК), который автоматически перекрывает подачу газа при аварийных отклонениях давления.
- Компактность и удобство монтажа. Небольшие габариты шкафа упрощают размещение на участке и крепление на подготовленном основании.
- Надёжная защита оборудования. Металлический шкаф с антикоррозийным покрытием и степенью защиты IP54 защищает внутренние узлы от осадков и пыли.
Технические характеристики
- Пропускная способность: до 10 м³/ч (природный газ, при давлении на входе 0,05 МПа).
- Входное давление: 0,05–0,6 МПа.
- Выходное давление: 2,0 кПа (стандарт для бытового газоснабжения).
- Диаметр присоединения: вход — Ду20 (3/4″), выход — Ду32 (1 1/4″).
- Регулятор давления: RF Arctic 10 L.
- Запорная арматура: шаровый кран Ду20 с бантом LD.
- Диапазон рабочих температур: от −50 до +50 °C.
- Цвет шкафа: RAL 1018 (жёлтый).
- Габариты (Ш×В×Г): 480×330×480 мм.
- Вес: 8,2 кг.
