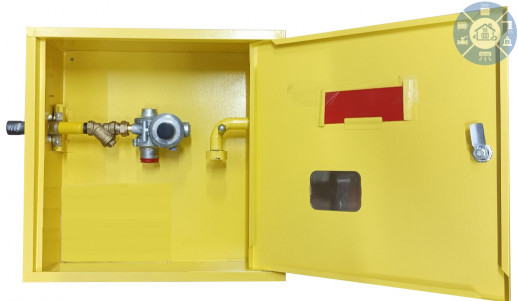

Наименование: газорегуляторный пункт шкафной ГРПШ‑ОХТА‑RF‑10‑1‑ЛП‑С4
Бренд: ОХТА
Модель: RF‑10 (на базе регулятора RF Arctic 10 L)
Исполнение: «ЛЕВО‑ПРАВО» (вход газа — слева, выход — справа)
Особенность комплектации: предусмотрено место под счётчик типоразмера 4 (С4)
Количество линий редуцирования: 1
Тип установки: шкафной, уличный
Назначение
ГРПШ предназначен для редуцирования давления природного газа с высокого или среднего до низкого, автоматического поддержания выходного давления на заданном уровне и аварийного отключения подачи газа при отклонении давления за допустимые пределы. Исполнение «ЛЕВО‑ПРАВО» и наличие места под счётчик типоразмера С4 позволяют интегрировать узел учёта непосредственно в шкаф ГРПШ — это экономит место на участке и упрощает привязку к трассе. Применяется для газоснабжения жилых домов, коммунально‑бытовых и небольших производственных объектов.
Ключевые преимущества
- Готовое решение под узел учёта. В конструкции шкафа предусмотрено штатное место под счётчик типоразмера С4 — не нужно проектировать отдельную площадку и дополнительные крепления.
- Гибкая схема подключения. Исполнение «ЛЕВО‑ПРАВО» позволяет оптимально вписать ГРПШ в существующую трассировку газопровода без масштабных переделок.
- Стабильная работа в холодном климате. Регулятор RF Arctic рассчитан на эксплуатацию при температуре до −50 °C без дополнительного подогрева.
- Повышенная безопасность. В составе — предохранительный запорный клапан (ПЗК), который автоматически перекрывает подачу газа при аварийных отклонениях давления.
- Компактность и защита оборудования. Металлический шкаф с антикоррозийным покрытием и степенью защиты IP54 надёжно защищает внутренние узлы от осадков, пыли и вандализма.
Технические характеристики
- Пропускная способность: до 10 м³/ч (природный газ, при давлении на входе 0,05 МПа).
- Входное давление: 0,05–0,6 МПа.
- Выходное давление: 2,0 кПа (стандарт для бытового газоснабжения).
- Диаметр присоединения: вход — Ду20 (3/4″), выход — Ду32 (1 1/4″).
- Регулятор давления: RF Arctic 10 L.
- Запорная арматура: шаровый кран Ду20 с бантом LD.
- Диапазон рабочих температур: от −50 до +50 °C.
- Цвет шкафа: RAL 1018 (жёлтый).
- Габариты (Ш×В×Г): ориентировочно 600×330×480 мм (увеличенная глубина за счёт места под счётчик).
- Вес: ~40–45 кг (с учётом усиленной конструкции под узел учёта).
