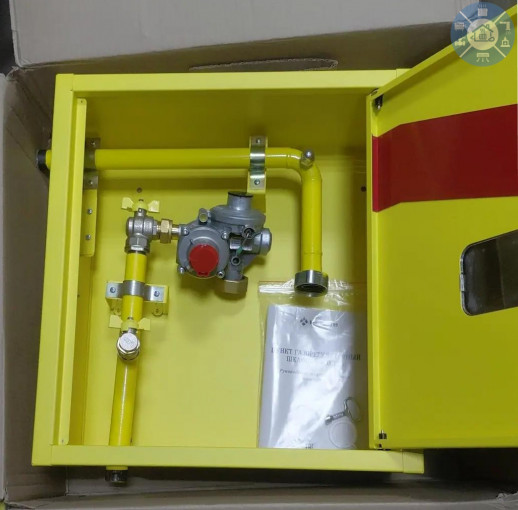

Наименование: газорегуляторный пункт шкафной ГРПШ‑ОХТА‑RF‑10‑1‑НЛ‑С4‑П1
Бренд: ОХТА
Модель: RF‑10 (на базе регулятора RF Arctic 10 L)
Исполнение: «НИЗ‑ЛЕВО» (подвод газа снизу, слева)
Особенность комплектации: место под счётчик типоразмера С4 + штуцер для продувки подводящего газопровода (П1)
Количество линий редуцирования: 1
Тип установки: шкафной, уличный
Назначение
ГРПШ предназначен для редуцирования давления природного газа (ГОСТ 5542) с высокого или среднего до низкого, автоматического поддержания выходного давления на заданном уровне и аварийного отключения подачи газа при отклонении давления за допустимые пределы. Исполнение «НИЗ‑ЛЕВО» и наличие штуцера продувки (П1) оптимизируют монтаж при нижней подводке газопровода слева — это удобно при стеснённых условиях и существующей трассировке. Место под счётчик С4 позволяет интегрировать узел учёта в шкаф ГРПШ, а штуцер П1 — выполнять безопасную продувку подводящего участка перед пуском или техобслуживанием. Применяется для газоснабжения жилых, коммунально‑бытовых и небольших производственных объектов.
Ключевые преимущества
- Оптимизированная схема подключения. Исполнение «НИЗ‑ЛЕВО» упрощает привязку к существующей сети при нижней подводке — снижается объём строительных и монтажных работ.
- Безопасность пуска и обслуживания. Штуцер продувки П1 на подводящем газопроводе даёт возможность безопасно удалить воздух/остатки газа перед пуском и контролировать участок при регламентных работах.
- Готовое место под узел учёта. В шкафу предусмотрено штатное место под счётчик типоразмера С4 — не требуется отдельная площадка и дополнительные крепления.
- Стабильная работа в холодном климате. Регулятор RF Arctic рассчитан на эксплуатацию при температуре до −50 °C без дополнительного подогрева.
- Повышенная безопасность. В составе — предохранительный запорный клапан (ПЗК), который автоматически перекрывает подачу газа при аварийных отклонениях давления.
- Компактность и защита оборудования. Металлический шкаф с антикоррозийным покрытием и степенью защиты IP54 надёжно защищает внутренние узлы от осадков, пыли и вандализма.
Технические характеристики
- Пропускная способность: до 10 м³/ч (природный газ, при давлении на входе 0,05 МПа).
- Входное давление: 0,05–0,6 МПа.
- Выходное давление: 2,0 кПа (стандарт для бытового газоснабжения).
- Диаметр присоединения: вход — Ду20 (3/4″), выход — Ду32 (1 1/4″).
- Регулятор давления: RF Arctic 10 L.
- Запорная арматура: шаровый кран Ду20 с бантом LD.
- Диапазон рабочих температур: от −50 до +50 °C.
- Цвет шкафа: RAL 1018 (жёлтый).
- Габариты (Ш×В×Г): ориентировочно 600×520×480 мм (увеличенная высота под нижнюю подводку и место под счётчик).
- Вес: ~45–50 кг (с учётом усиленной конструкции под узел учёта и продувку).
Комплектация
- ГРПШ в сборе с регулятором RF Arctic 10 L — 1 шт.
- Шаровый кран Ду20 — 1 шт.
- Место под счётчик газа типоразмера С4 (монтажные элементы, переходники, уплотнения — по спецификации).
- Штуцер для продувки подводящего газопровода П1 (в составе линии редуцирования).
- Паспорт изделия, руководство по эксплуатации, сертификаты соответствия — 1 комплект.
