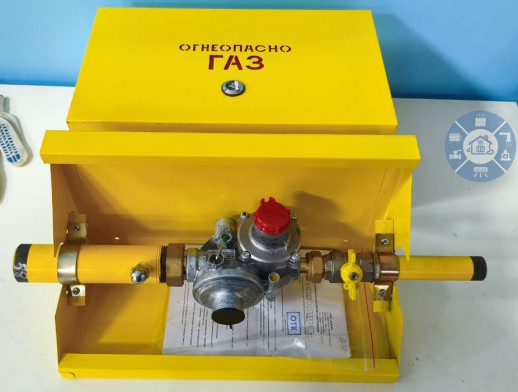

Наименование: газорегуляторный пункт шкафной ГРПШ‑ОХТА‑RF‑10‑1‑ПЛ
Бренд: ОХТА
Модель: RF‑10 (на базе регулятора RF «Arctic»)
Исполнение: «ПРАВО‑ЛЕВО» (схема подвода/отвода газа с возможностью право‑ и левосторонней компоновки)
Количество линий редуцирования: 1
Тип установки: шкафной, уличный (в защитном шкафу)
Назначение
ГРПШ предназначен для редуцирования высокого или среднего давления природного газа (по ГОСТ 5542) до низкого, автоматического поддержания выходного давления на заданном уровне и аварийного отключения подачи газа при отклонении давления за допустимые пределы. Применяется для газоснабжения жилых, коммунально‑бытовых, сельскохозяйственных и небольших промышленных объектов. Исполнение «ПРАВО‑ЛЕВО» позволяет гибко адаптировать монтаж под существующую трассировку газопровода на объекте.
Ключевые преимущества
- Гибкая компоновка. Исполнение «ПРАВО‑ЛЕВО» упрощает привязку к существующей сети: можно выбрать оптимальную схему подвода и отвода газа без переделки трассы.
- Стабильность выходного давления. Регулятор RF «Arctic» обеспечивает точное поддержание давления даже при колебаниях расхода и входного давления.
- Безопасность. Встроенные предохранительные устройства автоматически перекрывают подачу газа при аварийном повышении или понижении выходного давления.
- Работа в холодном климате. Регулятор рассчитан на эксплуатацию при низких температурах (до −50 °C) без дополнительного подогрева.
- Компактный шкаф. Защищённый корпус обеспечивает сохранность оборудования и удобство обслуживания; конструкция рассчитана на уличную установку.
Технические характеристики
- Пропускная способность: до 10 м³/ч (номинально под регулятор RF‑10).
- Входное давление: 0,05–0,6 МПа.
- Выходное давление: 2,0 кПа (стандартно для бытового газоснабжения).
- Присоединения: условный проход на входе — DN25, на выходе — DN32 (точные размеры патрубков уточняйте по спецификации).
- Диапазон рабочих температур: от −50 до +60 °C.
- Климатическое исполнение: УХЛ1 (для умеренного и холодного климата, уличная установка).
- Степень защиты шкафа: IP54 (от пыли и брызг воды).
- Габариты шкафа (ориентировочно): 510×500×210 мм (Ш×В×Г).
- Вес: ~35–45 кг (зависит от комплектации).
