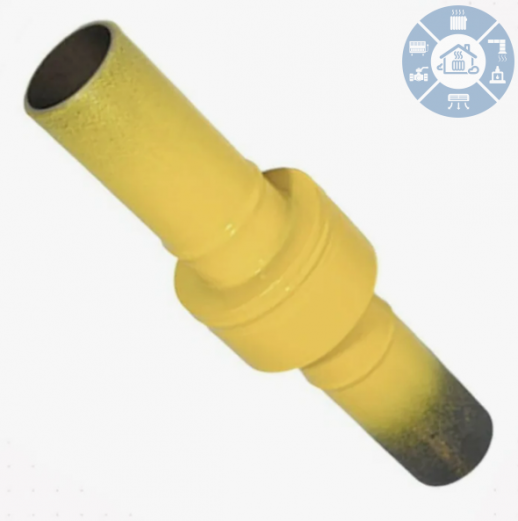

Наименование: изолирующее соединение (ИС) под приварку
Условный диаметр (Ду): 20 мм
Тип присоединения: под приварку (концы подготовлены для сварки к стальной трубе)
Назначение: диэлектрическое разделение участков трубопровода для исключения протекания блуждающих токов и защиты от электрохимической коррозии
Назначение
Изолирующее соединение применяется для электрического разделения смежных участков стальных трубопроводов — прежде всего на газопроводах, водоводах и других инженерных сетях, где важно исключить распространение электрического тока по металлу. Оно предотвращает протекание блуждающих и наведённых токов, снижает риск электрохимической коррозии труб и защищает системы катодной защиты. Особенно востребовано при вводе трубопровода в здание, на границах зон ответственности, при стыковке новых и старых участков сети, а также в местах пересечения с ЛЭП, трамвайными и железнодорожными путями.
Ключевые преимущества
- Высокая диэлектрическая стойкость. Конструкция обеспечивает значительное электрическое сопротивление между сегментами трубопровода, надёжно блокируя паразитные токи.
- Прочноплотное соединение. Приварные концы формируют герметичный и механически устойчивый стык, рассчитанный на рабочие нагрузки сети.
- Стойкость к эксплуатационным условиям. Изолирующий элемент сохраняет свойства при перепадах температур, влажности и вибрациях, подходит для надземной и подземной прокладки.
- Совместимость с типовыми трубами. Исполнение под приварку позволяет монтировать ИС на стандартные стальные трубы Ду20 без переходников.
- Соответствие отраслевым нормативам. Изделие проектируется с учётом требований к газопроводам и сетям водоснабжения по герметичности, прочности и электроизоляции.
Технические характеристики
- Условный проход (Ду): 20 мм.
- Наружный диаметр патрубков: ориентировочно 27–33 мм (под трубу Ду20).
- Длина изделия: ориентировочно 300–400 мм (типовое исполнение; возможны варианты по спецзаказу).
- Рабочее давление: до 1,6 МПа (16 бар).
- Испытательное давление: не менее 2,4 МПа.
- Электрическое сопротивление постоянному току (при 1000 В): не менее 5–1000 МОм (в зависимости от исполнения и ТУ производителя).
- Диапазон рабочих температур: от −50 до +80 °C.
- Материал патрубков: сталь (обычно ст. 20).
- Материал изолятора: композитный диэлектрик на основе полиэфирной/эпоксидной смолы с армированием (базальтовое или стекловолокно).
- Масса: ориентировочно 1,2–1,8 кг.
