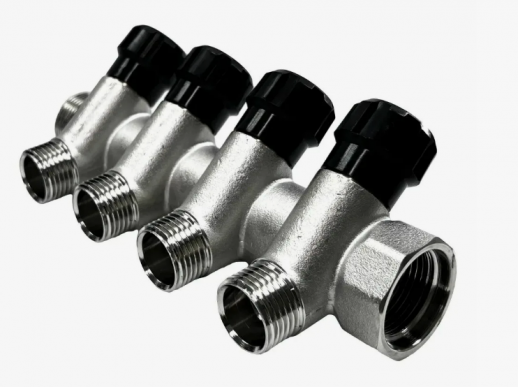

STI Коллектор регулирующий ГШ 3/4" (НР 1/2"х2 вых.)

Регулирующий коллектор STI — устройство для распределения, регулирования и перекрытия потока рабочей среды в инженерных системах. Позволяет независимо управлять подачей воды или теплоносителя к отдельным контурам, обеспечивая точную настройку расхода и давления.

Область применения

Используется в:

• системах холодного и горячего водоснабжения;
• радиаторном отоплении;
• системах «тёплый пол»;
• вентиляционных и пневматических системах (сжатый воздух);
• технологических трубопроводах для транспортировки неагрессивных жидкостей и газов.

Ключевые преимущества

• Точное регулирование. Встроенные клапаны позволяют настраивать расход рабочей среды для каждого контура отдельно.
• Независимое управление. Возможность перекрывать отдельные отводы без остановки всей системы.
• Надёжность. Латунный корпус с никелированным покрытием устойчив к коррозии и механическим нагрузкам.
• Герметичность. Уплотнения из фторопласта (PTFE) и резины (NBR) обеспечивают класс герметичности «А» по ГОСТ 9544‑2015.
• Удобство эксплуатации. Маховики с цветовой маркировкой (чёрный/зелёный) облегчают идентификацию контуров.
• Долговечность. Срок службы — до 25 лет при соблюдении условий эксплуатации.
• Универсальность. Совместим с различными типами труб и фитингов.

Технические характеристики

• Тип: коллектор регулирующий со встроенными клапанами.
• Условный диаметр (DN): $20\text{мм}$.
• Входной диаметр: $3/4"$ (ГШ — гайка/штуцер).
• Диаметр выходов: $1/2"$ (наружная резьба, НР), 2 выхода.
• Межцентровое расстояние: $36\text{мм}$.
• Номинальное давление (PN): $16\text{бар}$ ($1,6\text{МПа}$).
• Максимальная температура рабочей среды: 100 ∘C.
• Класс герметичности: «А» по ГОСТ 9544‑2015.
• Материал корпуса: латунь CW617N.
• Покрытие: никелирование.
• Материал уплотнительных колец: фторопласт (PTFE).
• Материал уплотнения: резина (NBR).
• Материал рукоятки: пластик ABS.
• Тип управления: ручное (маховик).
• Строительная длина (L): $91\text{мм}$.
• Диаметр корпуса: $20\text{мм}$.
• Вес: $0,35\text{кг}$.
• Объём: 0,00034 м3.
• Гарантийный срок: $2$ года.
• Соответствие стандартам: ГОСТ, EN.
• Страна‑изготовитель: Китай.

Комплектация

• Коллектор регулирующий STI ГШ 3/4" (НР 1/2"×2 вых.) — $1$ шт.
• Маховики (рукоятки) — $2$ шт. (чёрная и зелёная).
• Паспорт изделия с гарантийным талоном — $1$ экз.

Рекомендации по монтажу

1. Установить коллектор на ровную поверхность или с использованием монтажного кронштейна.
2. Обеспечить удобный доступ к маховикам для регулировки и обслуживания.
3. Подключить входной патрубок к магистральному трубопроводу (3/4").
4. К выходам (1/2") подсоединить контуры системы (трубы, радиаторы, контуры тёплого пола и т. д.).
5. Использовать уплотнительные материалы (лён, ФУМ‑лента, герметик) для герметизации резьбовых соединений.
6. Затянуть соединения с усилием, достаточным для герметизации, но без перетяжки.
7. После монтажа провести опрессовку системы при рабочем давлении для проверки герметичности и работоспособности клапанов.
8. Выполнить первичную настройку расхода по контурам с помощью маховиков.

Условия эксплуатации

• Допускается установка в горизонтальных и вертикальных трубопроводах.
• Рекомендуется размещать в специальных коллекторных шкафах или нишах для защиты от механических повреждений.
• Подходит для открытой и скрытой прокладки.
• Периодически проверять герметичность соединений и плавность хода маховиков (раз в 6–12 месяцев).
• Не требует сложного обслуживания — достаточно периодического визуального осмотра.
