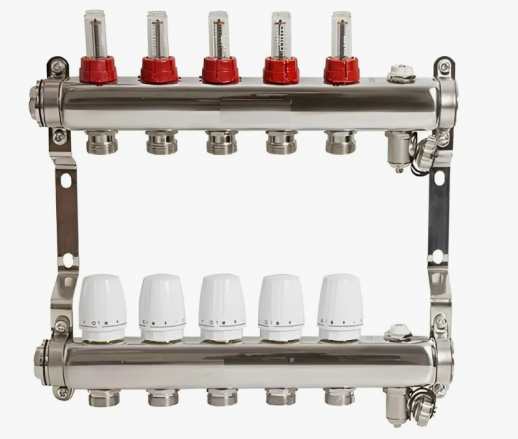

STI Коллекторный блок 1" х 3/4" на 5 выходов с расх-ми с конц. элем

Коллекторный блок STI — готовое решение для распределения и контроля теплоносителя в системах отопления. Позволяет точно регулировать расход по каждому контуру, обеспечивая равномерный прогрев помещений. Поставляется в предварительно собранном виде — готов к монтажу.

Область применения

Используется в:

• системах радиаторного отопления;
• системах «тёплый пол»;
• комбинированных системах отопления с несколькими контурами разной мощности;
• инженерных системах с необходимостью точного контроля расхода теплоносителя.

Ключевые преимущества

• Точность регулировки. Расходомеры на каждом выходе позволяют настроить оптимальный расход теплоносителя для каждого контура.
• Удобство обслуживания. Воздухоотводчики упрощают удаление воздушных пробок, дренажные краны — слив системы.
• Надёжность. Корпус из нержавеющей стали устойчив к коррозии и выдерживает высокие нагрузки.
• Быстрый монтаж. Предварительная сборка и комплект крепежа сокращают время установки.
• Герметичность. Качественные уплотнения исключают протечки в течение всего срока службы.
• Долговечность. Срок службы — до 25 лет при соблюдении условий эксплуатации.

Технические характеристики

• Тип: коллекторная группа регулируемая, в сборе.
• Количество выходов: 5.
• Диаметр входного соединения: 1" (внутренняя резьба).
• Диаметр выходных соединений: 3/4" (евроконус, наружная резьба).
• Максимальное рабочее давление: $10\text{бар}$.
• Максимальная температура рабочей среды: 110 ∘C.
• Материал корпуса: нержавеющая сталь AISI 304 (08Х18Н10).
• Межосевое расстояние выходов: $50\text{мм}$.
• Межосевое расстояние коллекторов: $210\text{мм}$.
• Длина блока: $340\text{мм}$.
• Глубина блока: $93\text{мм}$.
• Тип управления: ручное (регулировка расходомеров).
• Наличие расходомеров: да (на каждом выходе).
• Наличие воздухоотводчиков: да.
• Наличие дренажных кранов: да.
• Гарантийный срок: $2$ года.
• Соответствие стандартам: ГОСТ, EN.
• Страна‑изготовитель: Китай.

Комплектация

• Подающий коллектор с расходомерами — $1$ шт.
• Обратный коллектор — $1$ шт.
• Регулировочный клапан с расходомером — $5$ шт.
• Запорный клапан — $5$ шт.
• Кронштейн для настенного монтажа — $2$ шт.
• Фиксирующая гильза — $2$ шт.
• Заглушка — $2$ шт.
• Воздухоотводчик автоматический — $2$ шт.
• Дренажный кран — $2$ шт.
• Паспорт изделия с гарантийным талоном — $1$ экз.

Рекомендации по монтажу

1. Выберите место установки: распределительный шкаф или открытая стена. Обеспечьте удобный доступ для обслуживания.
2. Закрепите кронштейны на стене или внутри шкафа.
3. Установите коллекторный блок на кронштейны и надёжно зафиксируйте.
4. Подключите входной патрубок (1") к магистральному трубопроводу.
5. К выходам (3/4") подсоедините контуры системы (радиаторы, петли тёплого пола и т. д.).
6. Используйте уплотнительные материалы (лён, ФУМ‑лента, герметик) для герметизации резьбовых соединений.
7. Затяните соединения с усилием, достаточным для герметизации, но без перетяжки.
8. После монтажа проведите опрессовку системы при рабочем давлении для проверки герметичности.
9. Выполните настройку расхода по контурам с помощью расходомеров.

Условия эксплуатации

• Допускается установка в горизонтальных и вертикальных положениях.
• Рабочая среда: вода, водно‑гликолевые растворы (до 50 % гликоля).
• Не используйте в системах с агрессивными химическими средами.
• Периодически проверяйте герметичность соединений и работоспособность воздухоотводчиков (раз в 6–12 месяцев).
• Перед началом отопительного сезона выполняйте контрольную проверку настроек расходомеров.
